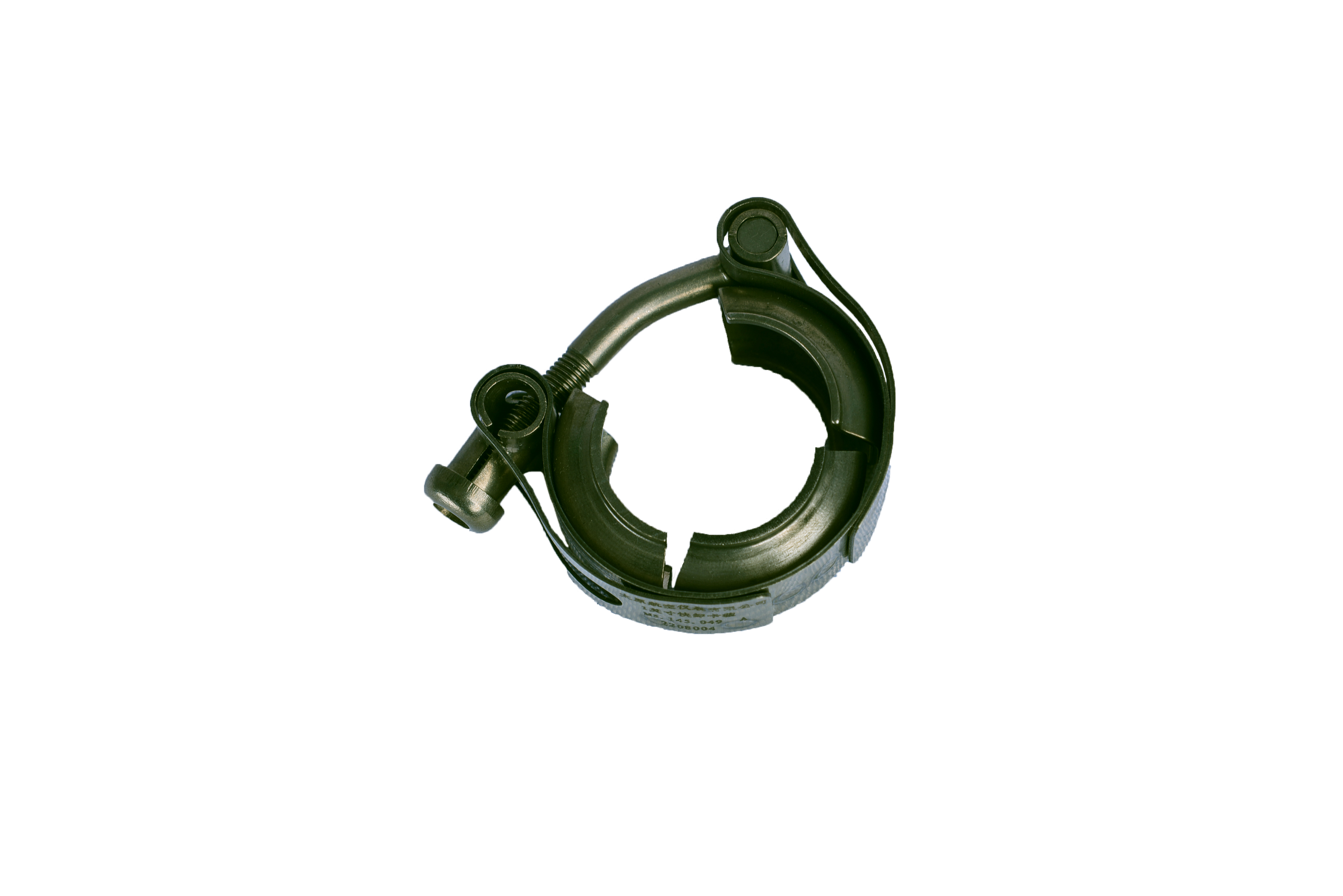

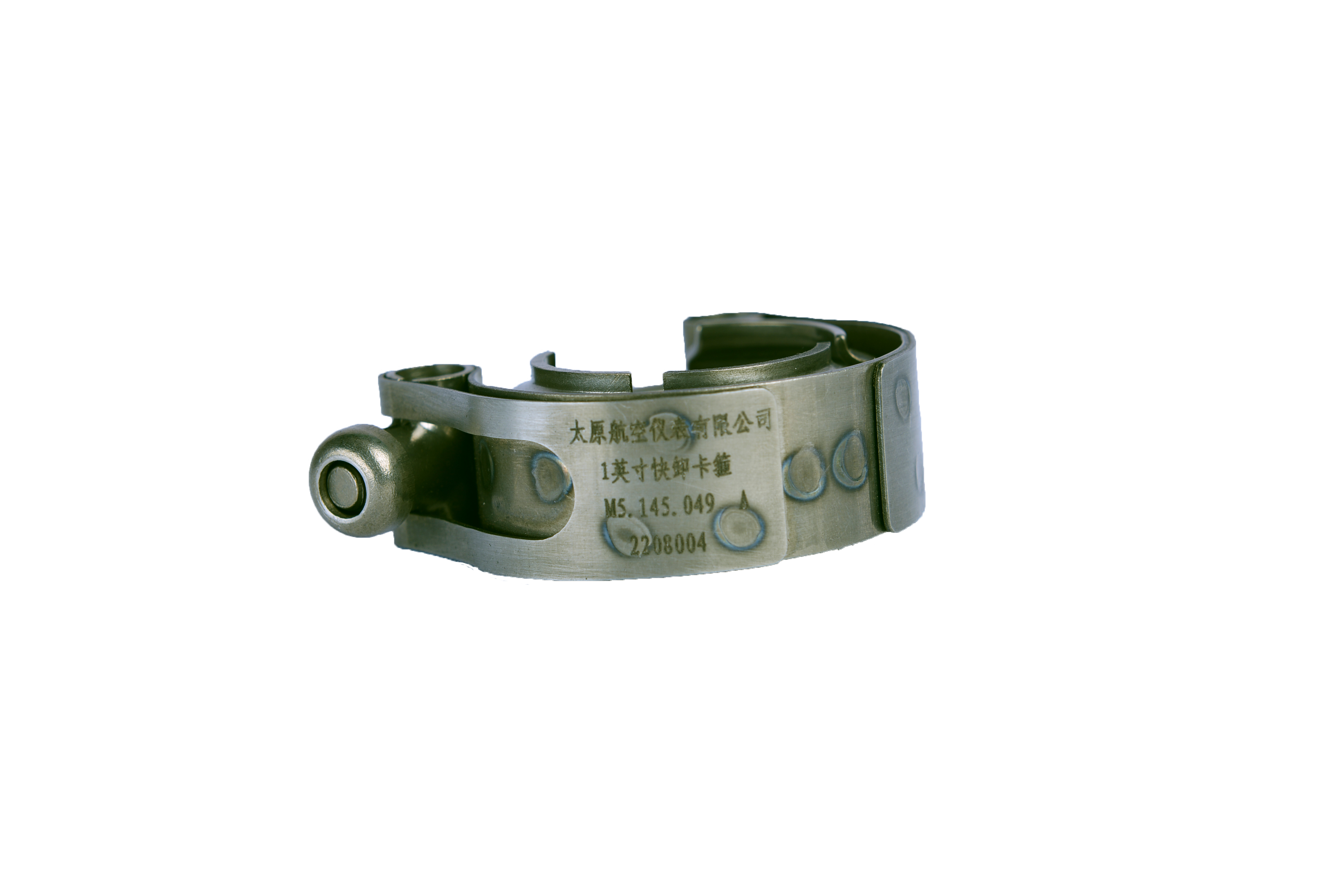

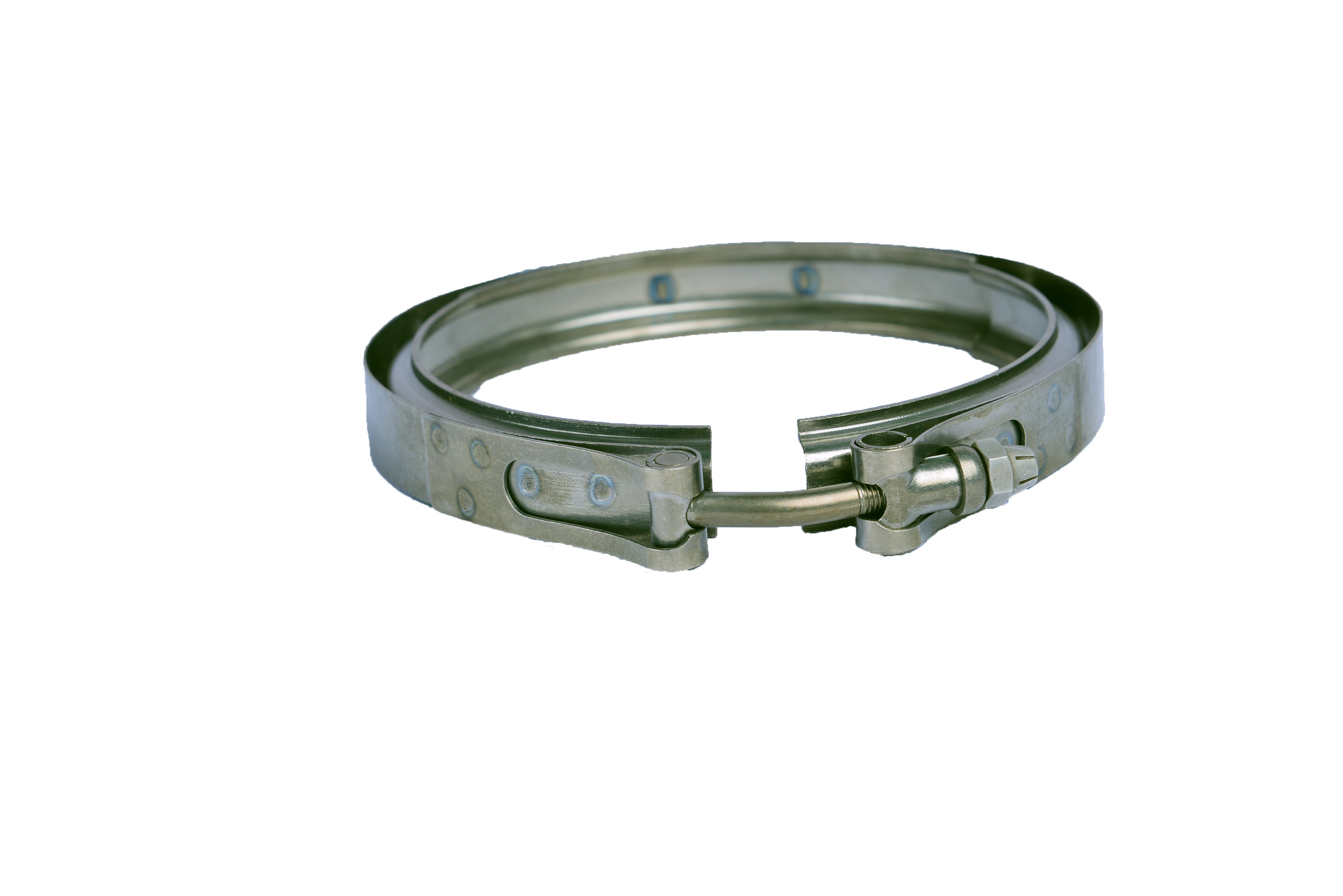

空气导管连接快卸组件是由2件凸缘法兰（或1件凸缘法兰和1件刚性法兰）和1件快卸卡箍组成的具有密封功能的组件，快卸卡箍通过螺栓对箍带产生径向压力，进而对凸缘法兰产生轴向压力，使导管连接具有密封功能。
序号 | 导管外径 mm | 工作压力MPa | 耐压压力MPa | 爆破压力MPa | 屈服力矩 N·m | 备注 | |||
低常温 | 高温 | 低常温 | 高温 | 低常温 | 高温 | ||||
1 | 25 | 2.91 | 1.77 | 5.81 | 3.54 | 8.72 | 5.32 | 59.33 | |
2 | 25.4(1英寸) | ||||||||
3 | 31.75（1.25英寸） | 2.63 | 1.61 | 5.26 | 3.21 | 7.89 | 4.81 | 73.45 | |
4 | 32 | ||||||||
5 | 38 | 2.36 | 1.43 | 4.71 | 2.88 | 7.07 | 4.31 | 88.71 | |
6 | 38.1（1.5英寸） | ||||||||
7 | 44.45（1.75英寸） | 2.08 | 1.27 | 4.16 | 2.54 | 6.24 | 3.81 | 104.53 | |
8 | 45 | ||||||||
9 | 50 | 1.84 | 1.12 | 3.67 | 2.24 | 5.52 | 3.36 | 122.04 | |
10 | 50.8（2英寸） | ||||||||
11 | 57.15（2.25英寸） | 1.63 | 0.99 | 3.26 | 1.99 | 4.90 | 2.99 | 129.95 | |
12 | 63.5（2.5英寸） | 1.50 | 0.91 | 2.99 | 1.82 | 4.48 | 2.74 | 163.85 | |
13 | 69.85（2.75英寸） | 1.36 | 0.83 | 2.71 | 1.65 | 4.07 | 2.48 | 179.11 | |
14 | 70 | ||||||||
15 | 75 | 1.25 | 0.77 | 2.50 | 1.53 | 3.76 | 2.29 | 200.01 | |
16 | 76.2（3英寸） | ||||||||
17 | 88.9（3.5英寸） | 1.08 | 0.66 | 2.16 | 1.32 | 3.24 | 1.98 | 245.21 | |
18 | 90 | ||||||||
19 | 100 | 0.94 | 0.57 | 1.88 | 1.15 | 2.83 | 1.72 | 295.50 | |
20 | 101.6（4英寸） | ||||||||
21 | 114.3（4.5英寸） | 0.84 | 0.51 | 1.68 | 1.02 | 2.52 | 1.54 | 348.61 | |
22 | 115 | ||||||||
23 | 127（5英寸） | 0.77 | 0.47 | 1.54 | 0.94 | 2.31 | 1.41 | 405.67 | |
24 | 139.7（5.5英寸） | 0.67 | 0.41 | 1.33 | 0.81 | 2.00 | 1.22 | 467.26 | |
25 | 140 | ||||||||
26 | 152.4（6英寸） | 0.63 | 0.39 | 1.26 | 0.77 | 1.90 | 1.16 | 533.93 | |
27 | 165 | 0.60 | 0.37 | 1.19 | 0.73 | 1.79 | 1.10 | 603.42 | |
28 | 165.1（6.5英寸） | ||||||||
29 | 177.8（7英寸） | 0.57 | 0.34 | 1.12 | 0.69 | 1.69 | 1.03 | 676.87 | |
30 | 190.5（7.5英寸） | 0.50 | 0.30 | 0.99 | 0.60 | 1.48 | 0.90 | 756.54 | |
31 | 203.2（8英寸） | 0.43 | 0.26 | 0.85 | 0.52 | 1.28 | 0.78 | 839.03 | |
32 | 215.9（8.5英寸） | 0.32 | 0.19 | 0.64 | 0.39 | 0.97 | 0.59 | 911.35 | |
33 | 228.6（9英寸） | 0.26 | 0.15 | 0.50 | 0.31 | 0.76 | 0.46 | 992.14 | |
34 | 254（10英寸） | 0.22 | 0.13 | 0.43 | 0.27 | 0.66 | 0.40 | 1207.41 |
