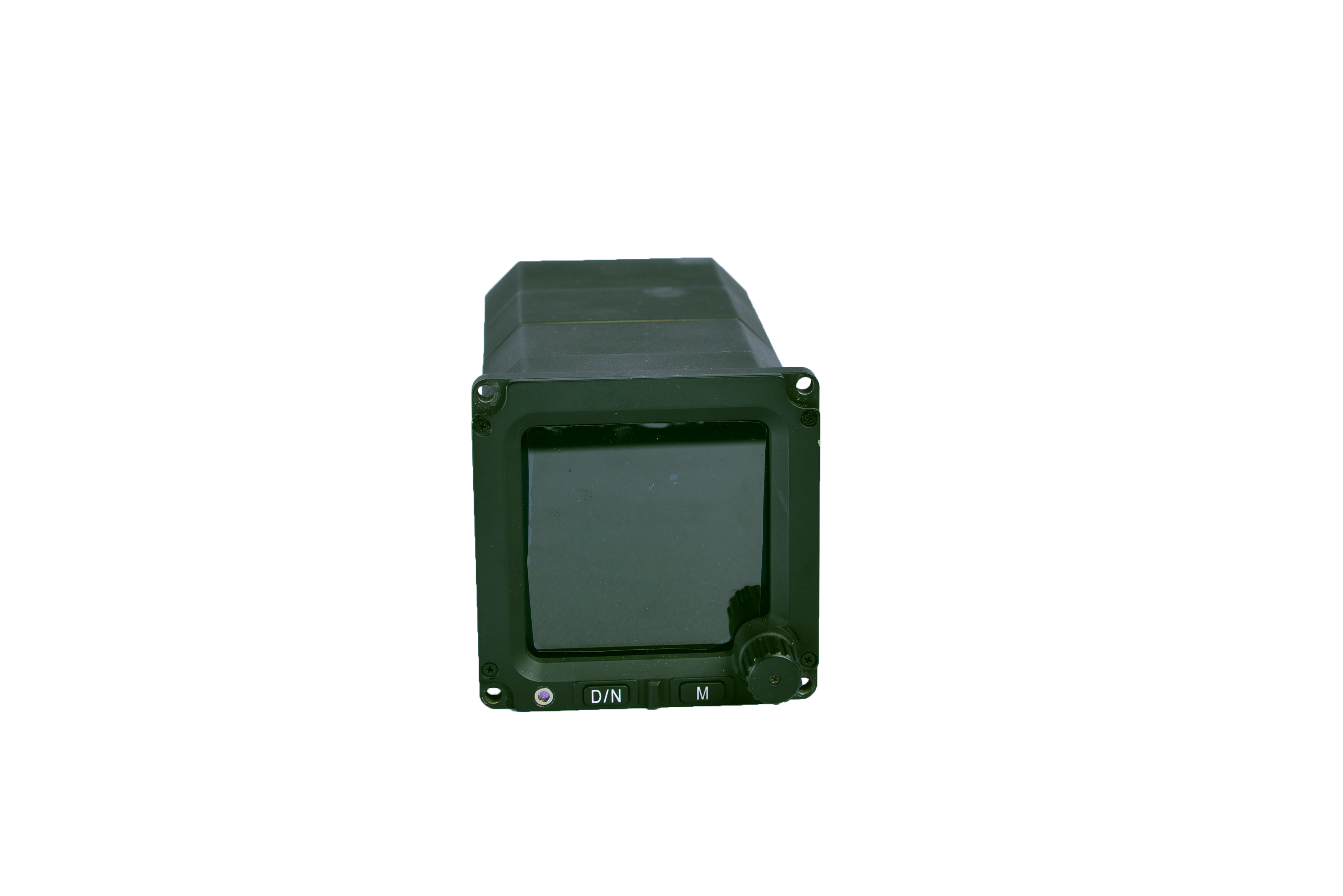

备份飞行显示器

产品简介

备份飞行显示器具有测量并显示载机的姿态(俯仰角、横滚角)、气压高度、指示空速和升降速度的功能;具有亮度调节、侧滑指示、场压装订、姿态校正等应用功能。产品显示的参数均作为备份使用,并通过接口将飞行参数发送至飞行参数及音频记录系统。产品集成锂电池,可在外部电源中断的情况下保证产品持续工作至少30min。


主要技术性能

a)  外形尺寸:≤85mm×85mm×180mm;

b)  安装尺寸:(77.7±0.1)mmÍ(77.7±0.1)mm,采用4个M4螺钉安装;

c)  额定电压:+28VDC;

d)  功耗:产品不加热、不充电工作时,功率不大于10W;低温加热、不充电工作时,功率不大于30W;充电工作时,功率不大于40W;

e)  重量:≤1.1kg;

f)  显示介质:有源矩阵彩色液晶显示屏(AMLCD,常黑屏);

g)  有效显示面积:60.48mm×60.48mm;

h)  分辨率:≥480×480彩色像素;

i)  视角场:水平范围大于-55°~+55°,垂直范围大于-25°~+45°;

j)  对比度:环境照度高于100000Lx下对比度不小于3:1;

k)  亮度:最大亮度不低于850cd/m2,最小亮度不高于0.17cd/m2;

l)  亮度均匀性:在整个显示范围内应不小于75%;

m)  灰度等级:32级(每个基本色RGB和白色);

n)  反射率:镜面反射和漫反射之和不大于1.5%。
